Карьерные и строительные гидравлические экскаваторы серии BRAWAL

Рената Степка
директор Московского Представительства ВТП BUMAR

Экскаваторы BRAWAL.Фирма "BUMAR-LABEDY" (Бумар-Лабедни) - один из учредителей Польского Внешнеторгового предприятия "BUMAR" - специализируется на производстве карьерных и строительных экскаваторов, а также тяжёлых самоходных кранов грузоподъёмностью 50 тонн. Гарантией высокого качества производимых машин является их соответствие нормативам стандарта ISO-9001.

В последние годы фирма освоила выпуск нового поколения гидравлических экскаваторов производственной серии BRAWAL, которые прошли полный цикл лабораторных и эксплуатационных испытаний в различных грунтовых и климатических условиях Европы, Азии и Африки, подтвердив высокие технико-эксплуатационные характеристики, в т. ч. высокую производительность.

Конструкция экскаваторов серии BRAWAL была подготовлена к работе с широким набором сменного рабочего оборудования и простого создания различных модификаций.

В настоящее время фирма "BUMAR-LABEDY" производит серийно, кроме модели BRAWAL-1611, две новые модели экскаваторов-лопат и одну модель драглайна.

Гусеничный экскаватор BRAWAL-1611, давно освоенная в серийном производстве машина, прошедшая широкую апробацию в экстремальных условиях - от Африки до Сибири. Экскаватор массой 32 тонны обеспечивает часовую производительность 650 т/ч. Модель 1611 комплектуется различным рабочим оборудованием, устанавливаемым на двух типах стрел: "MONO" (для обратных лопат) и "DUO" (для обратных и прямых лопат). Сегодня экскаватор выпускается в модификациях:

  • обратной лопаты с ковшом 0.7, 1.0,1.4, 1.8 м3;

  • прямой лопаты с ковшом 2.5; 2.0 и 1.6 м3;

  • с ковшом-скребком 1.5; 1.0 и 0.6 м3 для планировки и формирования откосов;

  • с гидромолотом, фрезерующей головкой и гидроножницами для разрушения бетона и резки арматуры в железобетонных конструкциях.

На экскаваторе BRAWAL-1611 устанавливается дизельный двигатель SW 680 Leyland производства WSK Mielec или LTA-10 Cummins, гидросистема фирмы Mannesmann-Rexroth и гидропривод гусениц с планетарными редукторами фирмы Lohman-Stolter Foht.

Специально для потребителей сибирских регионов России подготовлен гусеничный карьерный экскаватор - обратная лопата BRAWAL-1615S, способный работать в условиях низких температур окружающего воздуха до 40°С. Конструкторские решения этой модели воплотили опыт, полученный при эксплуатации экскаваторов BRAWAL-1611 на нефтегазовых промыслах Сибири. Экскаватор модели 1615S оснащён специальным дизелем Cummins 6CT 8.3 и гидросистемами фирм Rexroth и Poclain, приспособленными для запуска и работы при морозах до -40...-50°С.

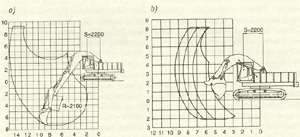

Карьерный гусеничный экскаватор  BRAWAL-4011Карьерный гусеничный экскаватор модели BRAWAL-4011 выпускается специально для тяжёлых забоев по разработке полускальных и скальных горных пород. В его конструкции применены технические решения, аналогичные предшествующим моделям, и использованы унифицированные узлы и агрегаты. Экскаватор BRAWAL-4011 может поставляться с рабочим оборудованием типа прямая и обратная лопата. При этом он может быть оснащен карьерным ковшом вместимостью 5 или 7 м3, ковшом обратной лопаты 2.5 или 4 м3, погрузочным ковшом 8-12 м3 и грейферным ковшом - 2 м3.

Существенное конструктивное отличие модели 4011 состоит в закреплении пяты стрелы на подвижной тележке, совершающей возвратно-поступательные перемещения на расстояние до 2.2 м. Использование такого технического решения обеспечивает  дополнительное усилие копания 400 кН. Машина оснащается двумя двигателями SW 680 Leyland или LTA-10 Cummins. Диапазон технической производительности прямой лопаты модели 4011 с ковшом 5 м3 - от 600 до 1380 т/ч, с ковшом 7 м3 - от 1300 до 1980 т/ч, при цикле 32-20 сек соответственно.

Технико-эксплуатационная характеристика новых моделей экскаваторов серии BRAWAL

Параметры и показатели

BRAWAL-16155 BRAWAL-4011 BRAWAL-1613 (драглайн)
Габариты экскаватора, (** без стрелы) мм: длина х высота х ширина 11100х3360х3100 8680х5100х4500 5730**х3540**х2900-4600
Максимальный радиус копания, м 10.64 9.5-14.8 15.2-27.2
Максимальная глубина копания, м 6.3 2.1-7.5 6.35-11.1
Максимальная высота копания, м 9.4 8.1-9.2 -
Максимальная высота разгрузки, м 6.6 4.2 8.4-16.0
Радиус вращения хвостовой части, мм 3200 4200 3200
Ширина гусеничных траков, мм 600 500-1000 500-1000
Масса экскаватора, т 29.0-31.0 70.1-72.3 31.9-59.9
Вместимость ковша, м3 0.8-1.5 2.5-12 0.6-2
Мощность двигателя, кВт 151 2х132 132
Вместимость топливного бака, л 300 1000 300
Рабочее давление гидросистемы, МПа 32 30 30
Рабочие усилия, развиваемые ковшом-рукоятью-тележкой стрелы*, кН 207-180 430-300-400* 90-115
Скорость вращения платформы, об/мин до 8.5 до 4.0 до 4
Скорость движения экскаватора, км/ч до 3.0 до 2.6 до 2.6
Удельное давление на грунт, кГ/см2 0.54-0.58 1.49-0.77 0.82-0.47
Преодолеваемый уклон 37° (75%) 37° (75%) до 80%

Новой машины фирмы стал также гусеничный экскаватор-драглайн BRAWAL-1613, который применяется для разработки песчаных и песчано-гравийных месторождений, выполнения глубоких выемок на строительстве, чистке, расширении и углублении дна каналов, водоёмов и русел рек, а также для формирования, выполаживания и планировки протяженных откосов. Драглайн имеет стрелу решётчатого типа длиной 10 м, состоящую из двух частей: основной и головной длиной по 5 м каждая. Длина стрелы может быть увеличена до 30 м за счёт использования двух секций-вставок по 3 м и двух - по 7 м каждая. Стрела приспособлена к работе с ковшом драглайна, с грйферным ковшом и грузоподъёмным (крановым) оборудованием. Приводной двигатель и гидросистема на драглайне такие же как и на модели лопаты 1611.

Лебёдки драглайна приводятся в действие высокомоментными низкооборотными гидромоторами фирмы Poclain без механической передачи. Шасси драглайна предлагается в двух версиях: стандартное - LC и раздвигаемое - R-HD для увеличения колеи при помощи гидроцилиндров, а на время работы блокируемое стопорами. При подготовке к транспортировке машины шасси сужается и блокируется шкворнями, что обеспечивает транспортировку без превышения габаритности машины.

К главным преимуществам экскаваторов-лопат серии BRAWAL относятся:

  • меньшая на 25% масса машины в расчёте на 1 м3 ёмкости ковша и достигаемую при этом производительность;

  • меньшее на 30% сопротивление резанию грунта благодаря особой траектории движения ковша и, соответственно, уменьшенная энергоёмкость операции копания;

  • возможность развития максимальных усилий копания в любой точке рабочей зоны;

  • возможность копания самых тяжёлых грунтов до YI категории (экскаваторы известных конструкций могут работать в грунтах только до YI категории) без риска повреждения конструкций и механизмов, благодаря применению гидравлического амортизатора в системе перемещения опорной пяты стрелы;

  • возможность точного по размерам выполнения дна и откосов котлованов и траншей;

  • оснащение системой энергосбережения, работающей на принципе рекуперации энергии, накопленной поднятым гружёным ковшом и израсходованной затем дополнительно при наполнении ковша в новом цикле экскавации (дополнительная энергия составляет до 50 кВт и до 100 кВт в экскаваторах моделей 1611 и 4011 соответственно).

Экскаваторы серии BRAWAL Вышеотмеченные преимущества достигаются благодаря изобретениям, защищённым восемью патентами, которые, помимо Польши, запатентованы в Германии, Великобритании, Франции и др. странах.

Оригинальность конструкции и исключительные эксплуатационно-технологические качества экскаваторов серии BRAWEL получили признание и высокие оценки на многих международных конференциях, ярмарках и выставках в Польше и за её рубежами. Экскаваторы серии BRAWAL включены в "новую генерацию" горных машин и являются яркими представителями польской школы экскаваторостроения.

Сегодня, когда российские горнодобывающие предприятия промышленности строительных материалов, угольные и рудные предприятия, осваивающие маломасштабные залежи, стоят перед необходимостью в ближайшие 2-3 года полностью обновить и технически перевооружить карьеры, использование экскаваторов серии BRAWEL представляется одним из кратчайших путей достижения той цели при оптимальных затратах.

Фирма "BUMAR-LABEDY" будет рада обсудить с представителями заинтересованных предприятий условия применения экскаваторов серии BRAWEL на различных работах.
